Caméra Thermique
Cela permet de :
- voir les défauts d'isolation des bâtiments : ponts thermiques,
fuites par les fenêtres / portes, etc. ;
- voir la capacité des matériaux à stocker la chaleur
et à la garder ;
- découvrir des problèmes d'humidité : minuscule fuite
dans un plafond (eau qui s'évapore et refroidit la zone), etc. ;
- découvrir des défauts électriques, souvent causés
par des mauvais contacts (sur les tableaux électriques, les prises
murales, etc.) ;
- découvrir des échauffements mécaniques (un roulement
à billes usé, un frein à main qui débloque pas
bien, etc.).
- trouver un animal caché (hérisson sous un tas de feuille,
rats planqués dans le mur, etc.)
etc.
L'analyse des photos demande un peu d'expérience (les valeurs sont faussées sur les matériaux qui réfléchissent : verre, métaux non peints, bois vernis, etc. Puis l'air qui stagne ou une légère zone humide peut vous tromper dans l'analyse), donc si vous voulez faire une expertise chez vous, le mieux est que je vienne avec la camera.
Pour l'analyse de l'isolation des bâtiments, il est préférable de faire les photos le matin sans soleil, sans humidité, sans vent et lorsqu'il gèle (au moins 15°C entre dedans et dehors). Bien chauffer la maison depuis plusieurs heures (voir un ou deux jours pour les murs épais, de pierres, etc.).
Test des fuites d'air : bien fermer toutes les portes et fenêtres, puis actionner au maximum la hotte de la cuisine --> cela permet de découvrir les fuites au niveau des menuiseries / prises électriques.
Pour les problèmes d'humidité : regarder le soir, au couché du soleil (la partie humide est plus froide que les zones qui ont recu le soleil et qui ne sont pas refroidis par l'eau)
Détails de la caméra thermique FLIR i5 :
Plage de mesure -20 à +250 °C
Détecte des écarts de température de 0,1 °C
Champ d'observation 21° x 21° (très petit angle, il faut
beaucoup se reculer)
Résolution IR 100 x 100 pix (c'est très peu, puisque les APN
sont à plus de 3800, mais ça suffit amplement)
La Poule
![]() |
Photo de nuit. Il doit faire dans
les 8°C dehors. Une poule perd beaucoup de chaleur au niveau de la tête et des pattes... (regardez les canards qui mettent la tête et une patte sous les ailes...). |
Briques de porte fenêtre
![]() ![]() |
Photo prise dehors (8°C) peu après le couché du soleil. On voit que les briques rouge autour de la porte ont pris plus de chaleur que le mur blanc (le blanc renvoie la chaleur). On a le même phénomène un peu plus loin avec l'enduit gris/marron qui a chauffé plus que le mur peint en blanc. L'idéal serait donc d'avoir des murs noirs en hiver et blancs en été... |
Le poêle
Progression de la chaleur du poêle au démarrage (Jotul F3 : rend 78%, CO2 0,05%, Puiss = 6KW, max 9KW):
![]() |
La plaque de sortie des fumées par le haut monte à 170°C, largement de quoi cuisiner dessus... |
![]() |
Plafond de briquettes : on voit apparaître les joints. Je suppose qu'ils se réchauffent plus lentement que les briques... |
![]() |
Le mur en face du poêle... Les briques
ressortent aussi fortement, malgré la tapisserie épaisse.
On voit une ampoule néon (éteinte) et au dessus un ventilateur qui permet de chauffer la salle de bain grâce au poêle (on a fini par l'enlever, ouvrir les portes était plus efficace). |
![]() |

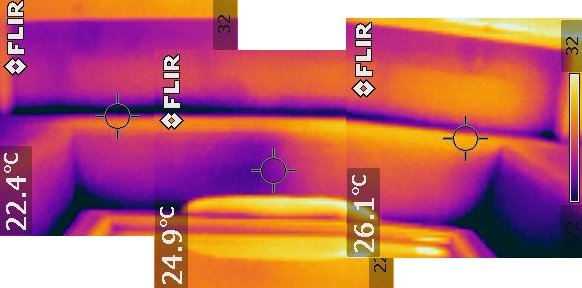

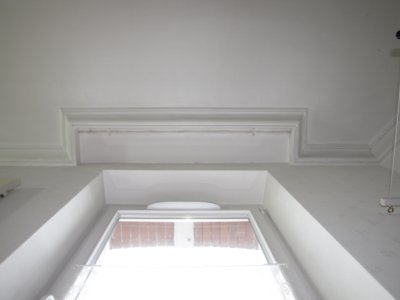

En haut du plafond, il y a une corniche qui bloque le passage de la chaleur : environ 3°C de différence entre les deux plafonds (j'avais déjà mesurer la même différence avec 2 thermomètres classiques). Heureusement, la différence diminue au bout de quelques heures. |
![]() |
L'endroit à 48°C est le conduit de la cheminée qui rentre (mal) dans le conduit du poêle. Cela doit faire des tourbillons, ralentir le passage des fumées chaudes et donc chauffer plus. |
![]() |
5 heures après avoir éteint le poêle, la pièce est à 18°C, la fonte et le carrelage encore à 25°C (attention, le parquet vernis a tendance à réflechir comme un miroir). Un gros poêle de masse, éteint, serait encore en train de chauffer la pièce, mais il aurait aussi mis plus de temps à commencer à la chauffer... |

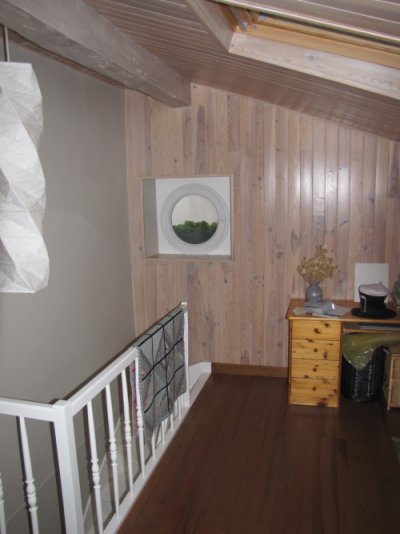

Le hublot
![]() |

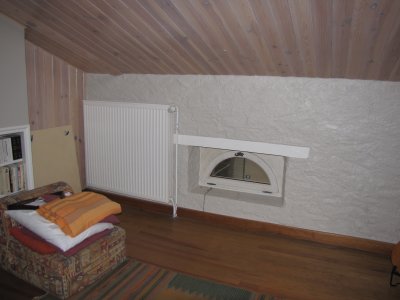

Le hublot est fixé sur une simple planche de contre plaqué (épaisseur 25mm env.) vissée au mur extérieur (mur de pierre, on voit les vis sur les photos thermiques)... Donc aucune isolation, très gros pont thermique, au point que cela condense beaucoup sur la fenêtre. |
Les grilles d'aération de fenêtre (obligatoire, pas de VMC dans cette maison)
![]() |
|
|
Où l'on voit qu'un radiateur mal purgé perd beaucoup de son efficacité...
Chambre :
Avant purge :
Après purge :
Salle
de bain :
Avant purge
:
Après purge :
Comme les tuyaux de chauffage sont
dans le plafond du salon (ou le sol de l'étage),
on voit apparaître les solives à l'étage :
C'est un mur de pierres (aucune isolation). On voit des tâches bleues foncées qui sont des pierres placées transversalement dans le mur = gros pont thermique (et formation de condensation si on ne chauffe pas au dessus de 13°C). |

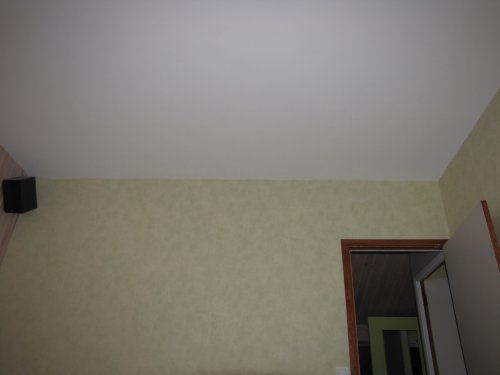

Fuites dans l'isolation du plafond de la chambre
Des problèmes d'isolation au niveau des solives...
Panneaux photovoltaïques
(Clichés pris le 31 juillet vers 9h)
Un neuf, que l'on vient de poser : on voit des petites tâches qui n'existent pas chez les autres. Il n'est peut-être pas encore assez chaud, ou il faut attendre la période de rodage du panneau.
Des anciens, à côté. Les grosses tâches jaunes seraient des cellules défaillantes (si ça chauffe, c'est que la transformation en életricité se fait mal).
Un document très intéressant sur l'analyse thermique des Panneaux photovoltaique (mais je ne sais plus où je l'ai trouvé) :
http://www.imagerie-centre.be/thermographie/protocole_thermographie_solaire.htm
ou ici : Protocole de thermographie pour le contrôle de panneaux photovoltaïques.htm
Sur la fenêtre en haut à gauche, on voit un radiateur qui chauffe à l'intérieur de la maison :
Un chat :
Fabrication de confiture : la louche vient d'être relevé, on
voit que la couche en contact avec l'air
est beaucoup plus froide que l'intérieur du chaudron :
L'évacuation de la douche (en haut à droite, à gauche c'est les WC), on voit le chemin de l'eau chaude :
MattMonc, (page commencée en nov 2013)
